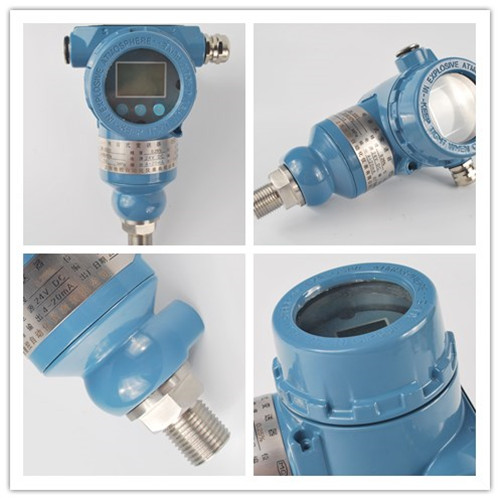

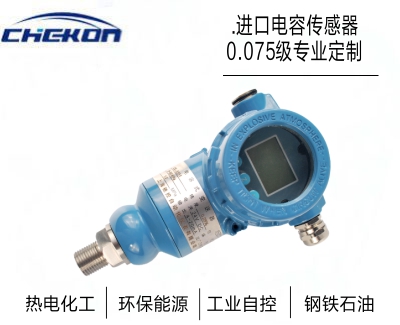

1151/3051/3151TG直插式壓力變送器 HART 高精度 4-20mA 定制
|
3151TG系列智能壓力變送器作為一種高精度智能的現場壓力參數的檢測儀表，在過程控制系統中具有廣泛的用途，可以來測量各種介質在液體，氣體和蒸汽狀態下的壓力、液位等參數，并將被測的壓力參數轉換成4-20mA標準電信號輸出，該輸出可以作為指示、記錄和各種控制、調節系統的輸入信號，輸出信號選項為B系列的變送器同時采用HART協議傳輸數字信號，具有與手操器或上位機進行參數組態，輸出信號選項為G系列的變送器不采用HART協議通信，具有本機輸出參數組態功能，不需要手操器或上位機進行操作，能適應不同用戶的需要。
1. 測量參數類型:
測量表壓。
2. 表壓測量范圍：
表壓: 0 ～ 0. 15kPa ～ 700kpa (按不同的量程段選擇傳感器)
3. 與傳感器接觸的介質溫度范圍:
-40 ～ 85℃
4. 顯示參數：
測量壓力值
輸出模擬電流值
被測壓力對應設定量程的百分比值
傳感器本體與其接觸介質的溫度值
5. 輸出信號：
4 ～20mA DC 壓力參數模擬信號與壓力、溫度數字信號，使用HART協議。
6. 主要組態功能：
零點遷移、量程、工程量單位、阻尼時間、超限報警、輸出4～20 mA電流標定、寫數據保護、輸出函數、出廠數據恢復
7. 防爆等級： ExdⅡCT6
8. 粉塵防爆等級: DIPA20TA T6
9. 外殼防護等級：IP65
1.設置了就地零點和量程調整與LCD液晶顯示參數組態按鈕，便于現場調整零點和量程及設置所需的現場顯示參數。
2.實現壓力測量的同時，增加了傳感器本體與被接觸介質的溫度檢測功能，為用戶提供了更多的現場工況信息，有利于用戶提高過程控制的效果。
3. 外形精巧，重量輕，測量接口具有多種規格可供用戶選用，可兼容市場上使用的的各類壓力變送器，方便替代使用。
|
3151 |
變送器選型代碼 |
選用項選 |
||||||
|
測量類型 |
TG |
螺紋安裝式壓力變送器 |
選用 |
|||||
|
可調試是量程范圍（kPa）
|
3 |
0-0.15~7.5 |
|
|||||
|
4 |
0-0.4~40 |
|||||||
|
5 |
0-2~200 |
|||||||
|
6 |
0-7~700 |
|||||||
|
7 |
0-21~2100 |
|||||||
|
8 |
0-70~7000 |
|||||||
|
輸出信號 型式 |
B |
4~20mA 直流信號+HART協議數字信號（多參數顯示） |
||||||
|
E |
工業以太網協議的數字信號 |
|||||||
|
F |
FF基金會現場總線協議的數字信號 |
|||||||
|
G |
4~20mA 直流信號（多參數顯示）具有就地組態功能。 |
|||||||
|
P |
Profibus-PA協議的數字信號 |
|||||||
|
過程連接型式
|
H |
M20 X 1.5內螺紋 |
選用 |
|||||
|
I |
M20 X 1.5外螺紋 |
|||||||
|
J |
M18X 1.5內螺紋 |
|||||||
|
K |
M18 X 1.5外螺紋 |
|||||||
|
L |
1/2-18 NPT 內螺紋 |
|||||||
|
M |
1/2-18 NPT 外螺紋 |
|||||||
|
N |
G1/2 英寸內羅紋 |
|||||||
|
O |
G1/2 英寸外羅紋 |
|||||||
|
顯示器件型式 |
M7 |
LCD（液晶）顯示，可設置循環或固定顯示壓力、溫度、電流、百分比與測量工程量單位等多種模式。 |
||||||
|
M32 |
LED 數字顯示，可按需設定 （4~20mA回路增加壓降≦3V）。 |
|||||||
|
防爆型式 |
d |
ExdIICT6（隔爆型） |
選用 |
|||||
|
i |
ExiaIICT6（本安型） |
|||||||
|
抗電源干擾型式 （本安防爆型不能用） |
K |
安裝內置式電源隔離模塊（技術性能見附錄3） |
選用 |
|||||
|
W |
帶現場安裝式電源隔離器配件,用戶可按需自行安裝。 |
|||||||
1、 本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換。
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
